一、遇水發(fā)白

有些真石漆在經(jīng)過(guò)了雨水的沖刷和浸泡后會(huì )明顯發(fā)白，主要是因為真石漆中的乳液質(zhì)量有問(wèn)題，乳液在經(jīng)過(guò)陽(yáng)光的紫外線(xiàn)照射，天氣晴朗后又逐漸恢復原來(lái)的狀態(tài)，這就是真石漆耐水性差的表現。

究其原因，第一，與制備真石漆所選用的乳液有很大關(guān)系。所用的表面活性劑超量，會(huì )大大降低乳液本身的耐水性。第二，真石漆的配方設計上面，有些廠(chǎng)家為了節省成本，只添加少量的乳液，從而使得真石漆在干燥后漆膜疏松，不夠致密，漆膜的吸水率就比較大，并且黏結強度也比較低。一旦遇到長(cháng)時(shí)間的陰雨天氣，雨水會(huì )逐漸滲透到漆膜里，導致真石漆漆膜發(fā)白。制備真石漆時(shí)加入大量的羧甲基纖維素、羥乙基纖維素等物質(zhì)作為增稠劑，這些物質(zhì)都是水溶性的或親水的涂料成膜后留在涂層中，就大大降低了涂層的耐水性能。

首先，原材料的選擇上，選用耐水性非常優(yōu)良的高分子丙烯酸聚合物作為成膜物質(zhì)，從源頭上就提高了真石漆的耐水性。其次，配方設計方面，對真石漆中乳液的添加量做了大量的對比實(shí)驗，確保真石漆施工后得到一個(gè)致密完成的漆膜，阻擋雨水的侵襲。

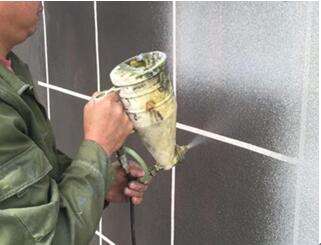

二、噴涂時(shí)飛濺

如果是配方問(wèn)題，則必須改變天然碎石的級配比例。過(guò)多使用粒徑小的天然碎石會(huì )使漆膜表面質(zhì)感不夠強烈，而過(guò)多使用粒徑大的碎石，則容易造成飛濺和掉砂。只有按一定的級數復配，才能達到和諧統一。

三、真石漆發(fā)花

真石漆發(fā)花的主要原因包括以下幾個(gè)方面：

1、基層酸堿度的影響，基層酸堿度大于9就會(huì )出現發(fā)花現象。

2、 施工工程中薄厚不均容易造成發(fā)花現象，此外真石漆噴涂用量過(guò)少，涂膜太薄也會(huì )造成發(fā)花現象。

3 、真石漆生產(chǎn)過(guò)程中，纖維素的比例太大，是出現發(fā)花的直接原因。

解決方法：

1、嚴格控制基層堿性，如果基層堿性過(guò)高，可使用抗堿封閉底漆做封底處理，防止堿性物質(zhì)析出。

2、嚴格按照正常的施工用量施工，不偷工減料，正常的真石漆理論涂布量為4.5、 5.5kg/㎡。

3、按合理比例控制作為增稠劑的纖維素的比例。

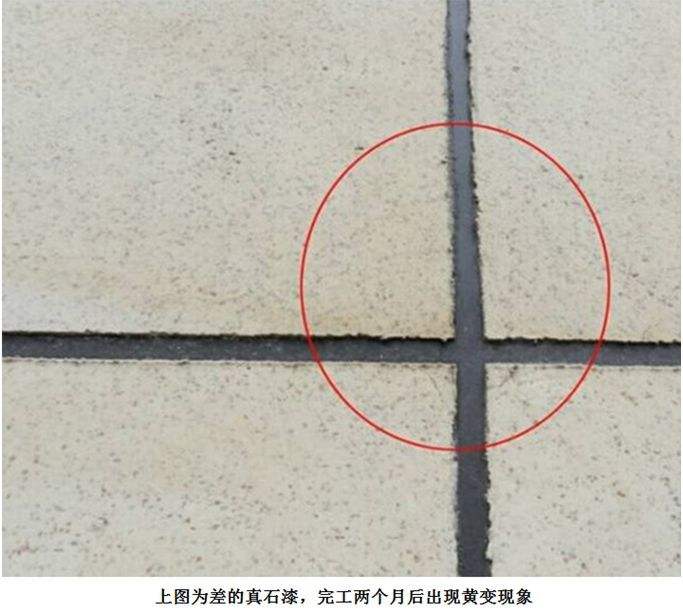

四、黃變

真石漆黃變，主要是因為真石漆中的乳液質(zhì)量有問(wèn)題。乳液在經(jīng)過(guò)陽(yáng)光的紫外線(xiàn)照射，會(huì )造成分解，從而析出有色物質(zhì)，最終造成黃變現象?！?/span>

品質(zhì)彰顯價(jià)值，寶潤達匠心打造高品質(zhì)外墻，真石漆涂料，一直奉行品質(zhì)發(fā)展原則，從原料甄選、配方研發(fā)、施工工藝，始終將客戶(hù)放在第一位。未來(lái)，寶潤達將持續提升產(chǎn)品品質(zhì)，鑄造更多精品外墻，期待與您共創(chuàng )共贏(yíng)共精彩!

網(wǎng)站地圖
